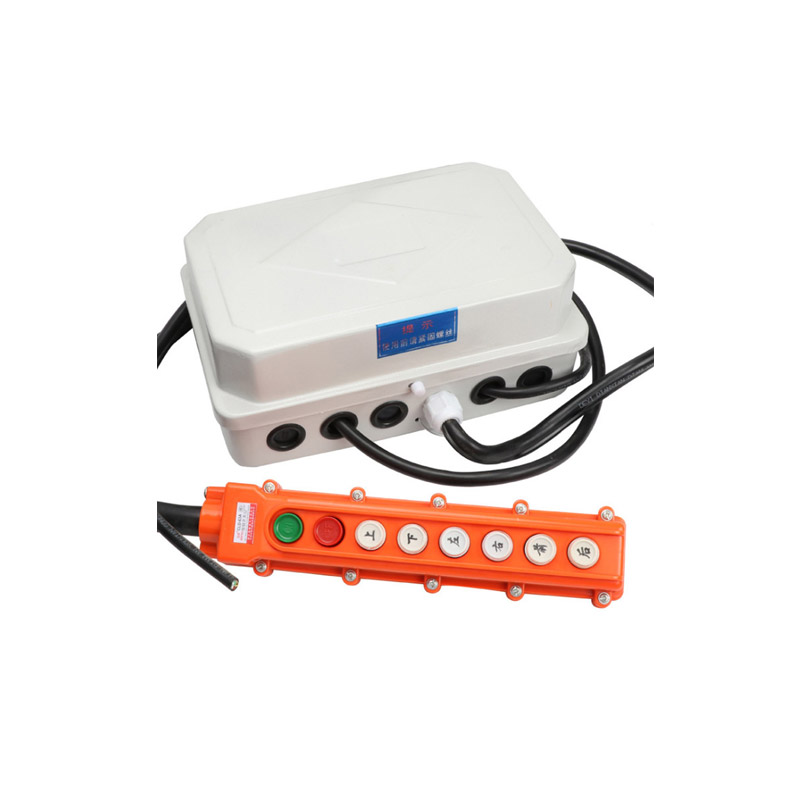

一.电动葫芦控制箱组成结构

此系列电动葫芦控制箱主要由变压器、箱体、接触器、接线端子组成。电动葫芦控制箱选用带有机连锁优质交流接触器，使负载和瞬时过载能力大幅度提升，稳定性更好，更适合起重电器频繁操作需要，防护铁壳选用优质冷轧板，拉伸成型、静电喷涂等。

电动葫芦控制箱也可根据企业要求提供不同长度的多芯电缆和手电门，控制箱的盖子揭开后，从铰链处可拆卸，便于用户安装、维修，控制箱有可拆卸的电器联锁和机械联锁，使同组的两只接触器不可能同时接通电路，每台控制箱内带有电器原理图，接线端子处有与原理图一致的清晰编号，便于用户维修、接线。

电压   24V    36V   48V    220V    380V

二.电动葫芦控制箱工作条件

1.周围空气温度为-20℃~+40℃；

2.空气相对湿度：最低平均温度为25℃，同时该月的平均最低温度为25℃，并考虑到因温度变化在产品表面上的凝霜；

3.电动葫芦控制箱工作场所须在无剧烈摇动和震动的地方作业；

4.使用环境海拔高度不得超过2500米。

三.电动葫芦控制箱安装说明

1.控制箱一定要垂直安装，其倾斜角度不超过5度；

2.安装前仔细查看连接螺钉是否松动，控制箱在运输过程中是否遭到损坏，发现缺陷，隐患必须立即消除；

3.试车前必须仔细检查电动葫芦工作状态是否与按键吻合，如不符合应及时调整控制箱接线，改变相序；

4.电动葫芦控制箱安装时应注意接线编码，要按照电器原理图接线。
